TracePro进行光线追迹后，有些情况下光线会用不同的颜色显示出来。

这些不同的光线颜色可以直观地显示几种重要的光线信息：波长、能量、光源编号。

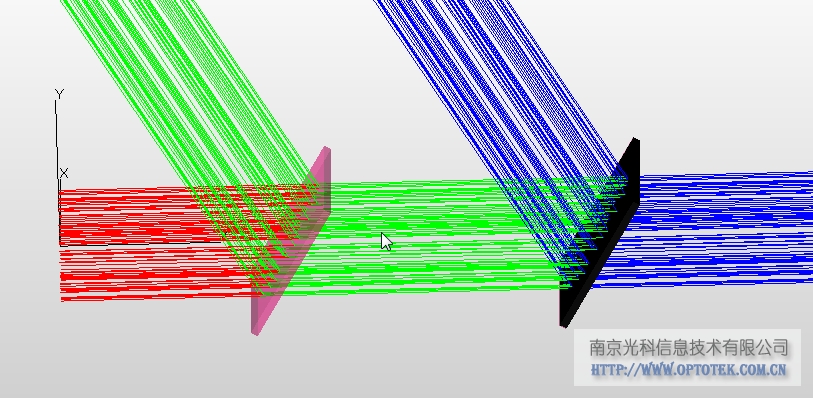

如下图，两块光束分裂板对光线的分光作用，从光源发出的一束光每经过一次分光所显示的光线颜色都会改变。

如第一次红色，分裂后形成两束绿色光，再经第二次分裂后产后两束蓝色光：

上图中光线颜色的含义是显而易见的---能量！

 光线颜色分类包含三种含义：

第一种是按光线所携带的能量与源光线能量之比区分，如红色表示能量衰减0.66～1等等。

第二种是按光线光谱波长划分颜色，输入的每个波长都会有其单独的颜色表示。

 第三种是按光源编号划分颜色。输入的每一个光源所发出的光线，都会有其单独的颜色。

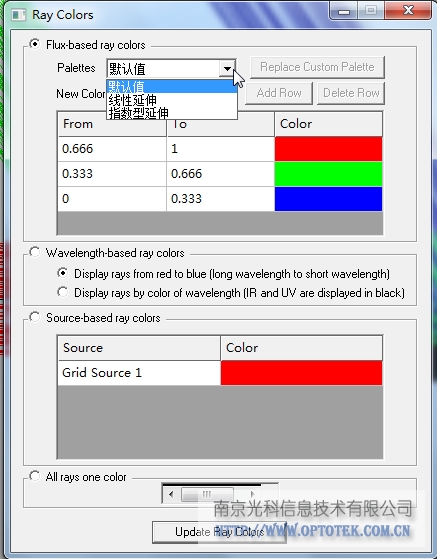

设置方法，在分析菜单下，点击“光线颜色”：如下图设置
