ZEMAX 膜层定义方法

引言

ZEMAX有一个强大的膜层定义能力来服务于偏振分析。多层电介质或金属膜也可定义，可直接使用预定义好的膜层或用户自定义材料库。多层薄膜代码，像OptiLayer、Essential Macleod(麦克劳德)、TFCalc和Film-Star膜层设计软件设计的膜层可直接导出ZEMAX支持的格式。

膜层可应用于电介质或金属基底，膜层可以是任意层数或任意材料的组合，每个都定义了一个复折射率，膜层材料使用完全的色散模型。基底可以是玻璃，金属或用户自定义的。膜层可以是均匀的或可变厚度的，可轻松实现膜层的周期堆栈。

如果表面从空气到玻璃然后从玻璃到空气，ZEMAX会自动翻转膜层顺序，所以同一膜层可应用于多个表面不需要定义镜像膜层。

膜层使用一个.dat扩展文件来定义。这个文件默认位于My Documents\ZEMAX\Coat文件夹内。这个文件夹可通过点击菜单File…Preferences…Folders来修改路径。ZEMAX自带了一个Coating.dat文件，包含了一些膜层实例以供用户参考。

注：我们无法编辑Coatings.dat文件，因为它由ZEMAX安装程序提供，当您下次更新或重新安装时这个文件会被覆盖重写。

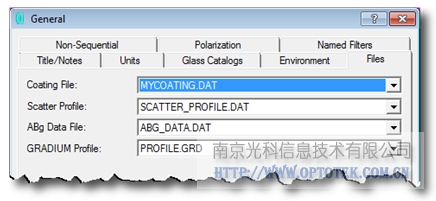

我们需要放置我们自己的膜层文件.dat通过General…Files:

使用膜层数据ZEMAX可计算任何膜层的双衰减，相位，相位延迟，反射，透射或吸收作为波长或角度的函数。
